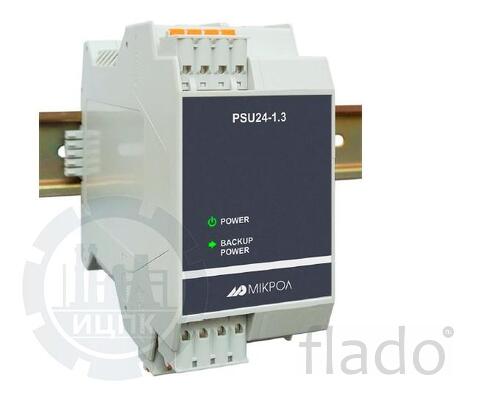

Блок питания psu24-1.3

Блок питания PSU24-1.3 предназначен для питания напряжением постоянного тока 24 В модулей УСО RIO-M128: AIU8, AI4, AO4, DI16, DO16, модуля процессора контроллера и других типов модулей УСО а также других средств автоматизации.
<h4>Комплект поставки</h4>

Блок питания PSU24-1.3
Паспорт
Руководство по эксплуатации
Разъем сигнальный 4-контактный
Шинный разъем на DIN-рейку 5-контактный — 2 шт

<h4>Устройство и работа</h4>
Блок состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс. Блок питания подключается к промышленной сети переменного тока напряжением 220 В (клеммы 5,6) и вырабатывает стабилизированное напряжение 24 В постоянного тока. Соединение коммуникационных каналов и линий питания производится путем размещения шинных соединителей на DIN-рейке и состыковки их между собой.
На лицевой панели блока расположены два светодиода «POWER» и «BACKUP POWER», предназначенные для индикации наличия соответственно основного и резервного питания.
В блоке питания предусмотрено подключение дополнительных нагрузок (клеммы 9,10 и 11,12).
Клеммы 15,16 предназначены для соединения подключенных к блоку PSU24-1.3 модулей УСО с управляющим компьютером при помощи интерфейса RS-485 (в блоке предусмотрено подключение терминального резистора 120 Ом путем установки перемычки JP1, которая находится на плате внутри прибора).
В блоке PSU24-1.3 предусмотрено подключение резервного источника питания (клеммы 13, 14) с питанием постоянного тока напряжением 24 В.
<img src="//ris.1.-gabaritnyy-chertezh-bloka-pitaniya-psu24-1.3.jpg" alt="Рис.1. Габаритный чертеж блока питания PSU24-1.3 " width="400" height="229">
<em>Рис.1. Габаритный чертеж блока питания PSU24-1.3 </em>

В наличие на складе в Москве. Работаем с НДС. Самовывоз или доставка через ТК в любые регионы РФ, РБ, РК, Армения, в т.ч. осуществляем отгрузку в: Мурманск Апатиты Верхнетуломский Видяево Гаджиево Заозерск Зеленоборский Кандалакша Кильдинстрой Ковдор Кола Ловозеро Молочный Мончегорск Мурмаши Никель Оленегорск Островной Печенга Полярные Зори Полярный Ревда Росляково Североморск Снежногорск Туманный Умба
